Miks on termopaari kompensatsioonitraat temperatuuri täpseks mõõtmiseks hädavajalik?

Termopaarisüsteemid on erinevate tööstuslike ja laboratoorsete rakenduste täpse temperatuuri jälgimise jaoks olulised. Üks kriitiline komponent, mida sageli tähelepanuta jäetakse, onTermopaari kompensatsioonitraat. Nõuetekohase hüvitiseta võivad näidud olla ebatäpsed, mis võib põhjustada seadme kahjustamist, tootekvaliteedi probleeme ja ebatõhusust. Selles põhjalikus juhendis uurime, mis on termopaari kompensatsioonitraat, miks see on vajalik, selle tüübid, paigaldusmeetodid ja kuidas valida oma vajadustele parim lahendus.

Sisukord

1. Mis on termopaari kompensatsioonitraat?
2. Miks on vaja termopaari kompensatsioonitraati?
3. Termopaari kompensatsioonijuhtme tüübid
4. Peamised rakendused ja tööstusharud
5. Kuidas kompensatsioonitraati paigaldada ja hooldada
6. Kvaliteetse kompensatsioonitraadi eelised
7. Levinud termopaari juhtmetüüpide võrdlus
8. Korduma kippuvad küsimused (KKK)
9. Järeldus

1. Mis on termopaari kompensatsioonitraat?

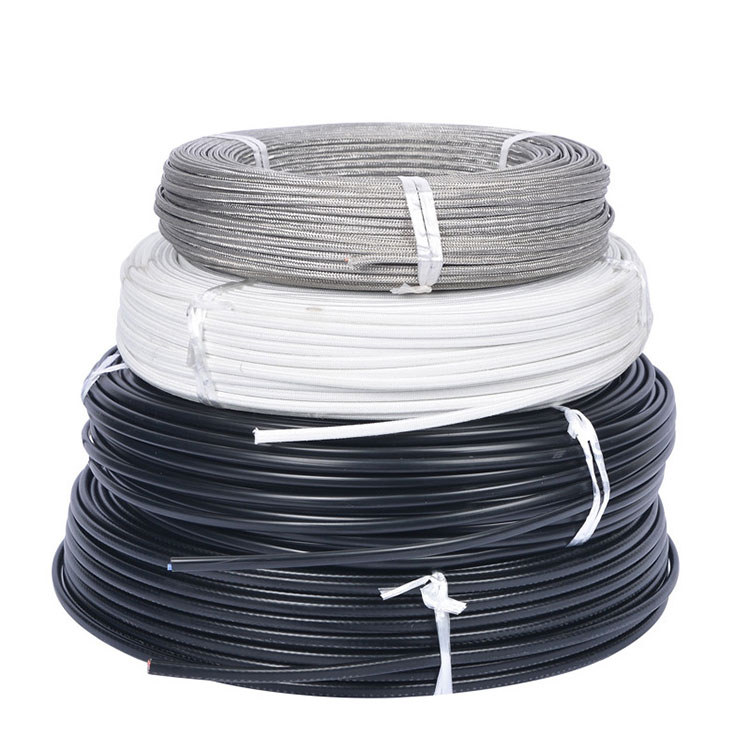

Termopaari kompensatsioonitraat, tuntud ka kui pikendusjuhe, on spetsiaalselt ette nähtud termopaaride ühendamiseks mõõteseadmetega, säilitades samal ajal temperatuurinäitude täpsuse. Erinevalt tavalistest vaskjuhtmetest ühtib kompensatsioonitraat termopaari materjali termoelektriliste omadustega, vähendades mõõtmisvigu, mis on põhjustatud temperatuurikõikumistest piki traati.

Näiteks K-tüüpi termopaar (Chromel-Alumel) vajab anduri ja mõõteriistade vahelise täpsuse säilitamiseks K-tüüpi kompensatsioonitraati. See tagab külma ristmiku kompenseerimise (CJC) tõhususe ja pingenäitude õige tõlgendamise.

2. Miks on vaja termopaari kompensatsioonitraati?

• Täpsus:Termopaari signaalid on millivoltides ja väga tundlikud traadi koostise ja temperatuuri muutuste suhtes. Kompensatsioonitraat säilitab õige pinge korrelatsiooni.
• Temperatuurivahemik:See võimaldab anduril ulatuda pikematele vahemaadele ilma vigu tekitamata.
• Vastupidavus:Õige kompensatsioonitraat on vastupidav keskkonnateguritele, nagu niiskus, vibratsioon ja kemikaalid.
• Kulutõhusus:Õige kompensatsioonijuhtme kasutamine vähendab ümberkalibreerimise sagedust ja tööseisakuid.

3. Termopaari kompensatsioonijuhtme tüübid

Õige kompensatsioonijuhtme tüübi valimine on ülioluline. Siin on kõige levinumad tüübid:

4. Peamised rakendused ja tööstusharud

Termopaari kompensatsioonitraati kasutatakse laialdaselt erinevates sektorites, kus temperatuuri täpsus on kriitiline:

• Tööstuslikud ahjud ja kuumtöötlusprotsessid
• Toiduainete töötlemine ja pakendamine
• HVAC ja jahutussüsteemid
• Keemia ja farmaatsia tootmine
• Auto- ja kosmosesõidukite testimine
• Labori- ja uurimisrakendused

Ningbo Paidu Industrial Co., Ltd. pakub nendele tööstusharudele mõeldud kvaliteetseid kompensatsioonitraate, mis tagavad ühtlase jõudluse ka nõudlikes tingimustes.

5. Kuidas kompensatsioonitraati paigaldada ja hooldada

Õige paigaldus ja hooldus on pikaajalise töökindluse võtmeks:

1. Mõõtke kaugus täpselt:Määrake täpne pikkus, mis on vajalik termopaari ühendamiseks instrumendiga, vältides liigset traati.
2. Sobitage tüüp:Valige alati termopaari tüübile vastav kompensatsioonitraat (nt K, J, T).
3. Elektrilise müra minimeerimine:Häirete vältimiseks suunake juhtmed mootoritest, trafodest või kõrge voolutugevusega kaablitest eemale.
4. Turvaline ja kaitstud:Kasutage kaablireste või -torusid ja vältige teravaid painutusi, mis võivad traati kahjustada.
5. Regulaarne ülevaatus:Kontrollige perioodiliselt korrosiooni, isolatsiooni kulumise või mehaaniliste kahjustuste märke.

6. Kvaliteetse kompensatsioonitraadi eelised

Investeerimine kvaliteetsesse termopaari kompensatsioonijuhtmesse pakub mitmeid eeliseid:

• Täpne temperatuuri mõõtmine pikkadel vahemaadel
• Vähendatud kalibreerimisvigu ja seisakuid
• Suurenenud süsteemi töökindlus ja eluiga
• Suurenenud ohutus kriitilistes tööstuskeskkondades
• Vastavus rahvusvahelistele standarditele

7. Levinud termopaari juhtmetüüpide võrdlus

8. Korduma kippuvad küsimused (KKK)

K1: Kas ma saan kasutada kompensatsioonitraadi asemel tavalist vasktraati?

A1: Ei. Vase või mis tahes sobimatu traadi kasutamine võib põhjustada olulisi mõõtmisvigu termoelektriliste omaduste erinevuste tõttu.

Q2: Kui kaua võib kompensatsioonitraat töötada, ilma et see mõjutaks täpsust?

V2: Kvaliteetne kompensatsioonitraat võib ulatuda mitusada meetrit, kuid häirete vältimiseks on ülioluline kasutada õiget tüüpi ja marsruutida see hoolikalt.

K3: Kuidas teha kindlaks õige kompensatsioonijuhtme tüüp?

A3: kontrollige kasutatud termopaari tüüpi (K, J, T, E jne) ja sobitage see usaldusväärse tarnija, nagu Ningbo Paidu Industrial Co., Ltd., vastava kompensatsioonijuhtmega.

Q4: Kas karmides keskkondades tuleb arvestada erilisi kaalutlusi?

A4: Jah, juhtmed võivad vajada täiendavat isolatsiooni, keemilist vastupidavust või põimitud varjestust, et tööstuslikes tingimustes vastu pidada.

K5: Kui tihti tuleks kompensatsioonijuhtmeid vahetada?

A5: see sõltub keskkonnast, kuid soovitatav on korrapärane kulumise, korrosiooni või isolatsioonikahjustuste kontrollimine. Vigade tuvastamisel vahetage see kohe välja.

9. Järeldus

Termopaari kompensatsioonitraat on asendamatu komponent temperatuuri täpseks mõõtmiseks erinevates tööstusharudes. Õige tüübi valimine, õige paigalduse tagamine ja juhtmete tõhus hooldamine on olulised sammud töötõhususe, ohutuse ja töökindluse tagamiseks. Kvaliteetsete toodetega alatesNingbo Paidu Industrial Co., Ltd., saavad ettevõtted saavutada täpseid mõõtmisi, minimeerida seisakuid ja parandada üldist jõudlust. Lisateabe saamiseks meie kompensatsioonijuhtmete lahenduste ja kohandatud teenuste kohtavõtke meiega ühendust juba tänaja rääkige meie ekspertidega.
